Cara Membuat Diagram Venn di Word, Excel, Outlook, dan PowerPoint


Tutorial: Word, Excel, Outlook, PowerPoint 2007 dan 2010.

Tutorial ini menyajikan cara membuat Diagram Venn dengan menggunakan fitur SmartArt Microsoft Office (Word, Excel, Outlook, dan PowerPoint); serta cara menyisipkan teks pada irisan diagram venn.

Cara Membuat Diagram Venn di Word, Excel, Outlook, dan PowerPoint





Cara Membuat Diagram Venn

Langkah-langkah:

  1. Pada tab Insert, grup Illustrations, klik SmartArt.
  2. Di galeri Choose a SmartArt Graphic, pilih tab Relationship.
    Galeri SmartArt Relationship - Diagram Venn
  3. Ada 4 layout diagram venn yang disediakan Microsoft Office, yaitu:
    • Basic Venn
    • Linear Venn
    • Stacked Venn
    • Radial Venn

Macam-macam layout Diagram Venn SmartArt



Cara Menyisipkan Teks pada Lingkaran Diagram Venn

Untuk menyisipkan teks pada lingkaran diagram venn, kita bisa mengetik langsung pada lingkaran diagram atau membuatnya di Text Pane dengan melakukan salah satu cara berikut:

  1. Klik [Text] pada lingkaran SmartArt atau Text Pane dan ketik teks yang diinginkan.
  2. Salin teks (CTRL + C) dari lokasi atau program, klik [Text] pada lingkaran SmartArt atau Text Pane dan tempatkan teks tersebut dengan menekan tombol CTRL + V.

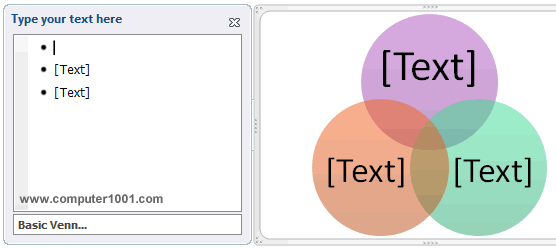

Text Pane SmartArt Basic Venn



Catatan:

  • Klik tanda panah di sebelah kiri bingkai SmartArt untuk menampilkan Text Pane. Atau pada SmartArt Tools, tab Design, grup Create Graphic, klik Text Pane.
  • Klik simbol X untuk menutup Text Pane.



Cara Menyisipkan Teks pada Irisan Lingkaran Diagram Venn

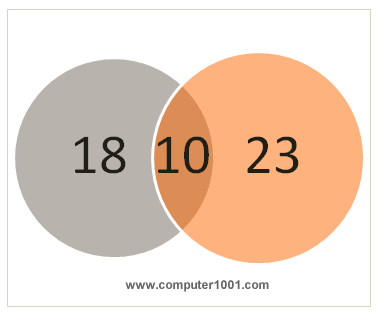

Basic Venn dengan teks pada irisan lingkaran diagram

Gunakan text box untuk membuat teks pada irisan lingkaran atau keterangan lain pada diagram venn.

Langkah-langkah:

  1. Pada tab Insert, grup Illustrations, klik Shapes, dan pilih Text Box.
    Sisipkan text box untuk membuat teks pada irisan lingkaran Diagram Venn
  2. Ketik teks pada text box dan bila perlu atur ukuran font dan posisinya agar tepat berada di dalam irisan lingkaran.

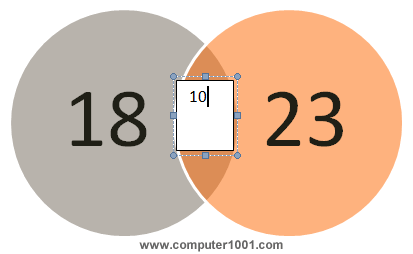

    Ketik teks pada kotak teks irisan Diagram Venn
  3. Kemudian klik text box dan pada Text Box Tools, tab Format, buat pengaturan berikut:
    • Klik Shape Fill dan pilih No Fill.
    • Klik Shape Outline dan pilih No Outline.

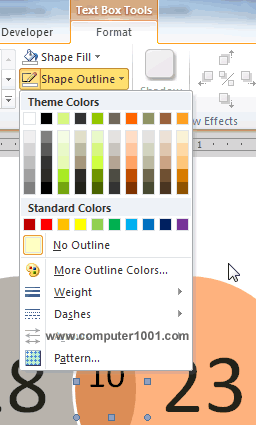

    Format warna lingkaran dan bingkai pada SmartArt Diagram Venn



Tip:

  • Gunakan cara Copy Paste text box yang sudah dibuat untuk menyisipkan teks pada irisan yang lain.
  • Cara memindahkan posisi teks:
    • Klik pada kotak teks yang ingin dipindahkan posisinya dan geser ke posisi yang baru.
    • Atau, tahan tombol CTRL sambil menekan tombol panah pada keyboard untuk menggeser teks ke posisi yang baru sedikit demi sedikit.



Cara Menambah dan Menghapus Lingkaran pada Diagram Venn

  1. Untuk menghapus lingkaran diagram, klik pada lingkaran yang ingin dihapus dan kemudian tekan tombol DELETE.
  2. Cara menambah lingkaran diagram:
    • Klik kanan pada lingkaran terdekat yang ingin ditambahkan lingkaran baru.
    • Pilih Add Shape dan klik salah satu dari berikut ini:

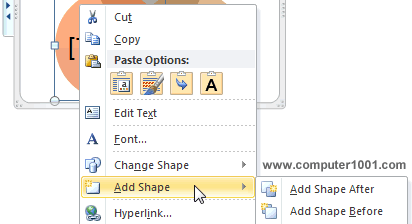

      Add Shape - menambah lingkaran baru pada Diagram Venn
      • Add Shape After: untuk menyisipkan lingkaran baru di bawah atau setelah lingkaran tersebut.
      • Add Shape Before: untuk menyisipkan lingkaran baru di atas atau sebelum lingkaran tersebut.



Catatan: lingkaran baru juga bisa disisipkan atau dihapus dengan mengaturnya di Text Pane. Caranya:

  • Untuk membuat lingkaran baru dengan Text Pane, tekan Enter untuk membuat baris dan ketik teks.
  • Untuk menghapus lingkaran, hapus teks yang ada di baris Text Pane.



Cara Merubah Warna Diagram Venn

Kita bisa memberi kombinasi warna yang berasal dari Themes dokumen pada diagram venn dengan cara berikut:

  1. Klik pada SmartArt diagram venn untuk merubah warnanya.
  2. Pada SmartArt Tools, tab Design, grup SmartArt Styles, klik Change Colors dan pilih kombinasi warna yang diinginkan.

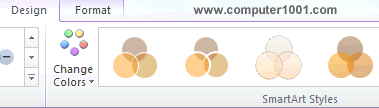

    Change Colors SmartArt Styles Diagram Venn



Tip: cara mengganti warna theme:

  • Word dan Excel: pada tab Page Layout, grup Themes, klik Colors dan pilih palet warna yang diinginkan.
  • PowerPoint: pada tab Design, grup Themes, klik Colors dan pilih palet warna yang diinginkan.
  • Outlook: pada tab Options, grup Themes, klik Colors dan pilih palet warna yang diinginkan.



Cara Merubah atau Menghapus Warna Garis dan Style Bingkai Lingkaran

Cara merubah atau menghapus warna Garis Bingkai:

  1. Klik kanan lingkaran diagram yang ingin dirubah atau dihapus warna bingkainya, dan kemudian pilih Format Shape.

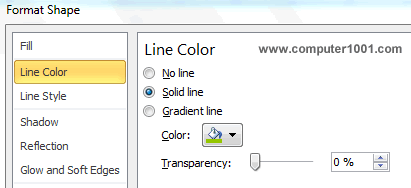

    Line Color - format warna garis bingkai lingkaran Diagram Venn
  2. Klik Line Color dan pilih:
    • No line: untuk menghapus garis bingkai lingkaran
    • Solid line atau Gradient line: untuk tipe warna bingkai dan pilih warnanya di bagian Color.



Cara merubah Style Bingkai:

  1. Klik kanan lingkaran diagram yang ingin dirubah gaya bingkainya, dan kemudian pilih Format Shape.

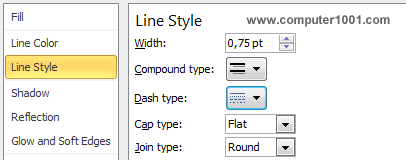

    Line Style - format model garis bingkai lingkaran Diagram Venn
  2. Klik Line Style dan atur ketebalan serta model garisnya.



Cara Merubah atau Menghapus Warna Background Lingkaran

Langkah-langkah:

  1. Klik kanan lingkaran diagram yang ingin dirubah atau dihapus warna backgroundnya, dan kemudian pilih Format Shape.
  2. Klik Fill dan pilih:

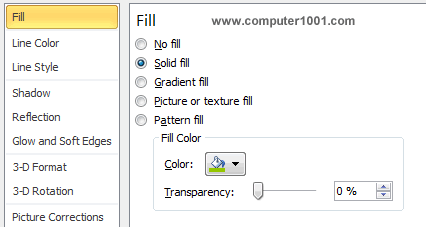

    Fill - isi atau hapus warna background lingkaran Diagram Venn
    • No fill: untuk menghapus warna background.
    • Solid fill atau Gradient fill: untuk memberi warna background dan pilih warnanya di bagian Color.
      Atau pilih Picture or texture fill: untuk mengisinya dengan gambar atau tekstur.
